2011年 09月 02日

ドラレコVS地デジ、決着す

ここしばらくの懸案事項であった、ドラレコのGPSノイズに対しての地デジ受信感度低下防止策だが、漸く一つの解決を見た。
またかなりの遠回り、並びに余計な出費を強いられることとなったが、結果としては「ほぼ満足」なので良しとすることにした。
どこかで妥協点を見つけて「良し」という言葉を出さないと立ち直れなくなるしさ。

てことでここに詳細を記載する。
我が愛車には高性能ドライブレコーダーが搭載されている。
GPS機能搭載、SVGA録画、事故前事故後録画などなど。

ドライブレコーダー自体、有事の時にしか必要ないものだし、こちらの行動も丸見えなので何かあった時には両刃の剣となる物だが、備えあれば憂い無し。
自分の行動を律する意味でもあるに越したことは無いだろう。

でそのドラレコだが、GPS機能というのが実にくせ者で、他の電子機器との相性というか相互干渉作用が強いらしく、ネットを調べてみても
「レーダー探知機が上手く動作しない」とか
「地デジチューナーの感度ががた落ちしてしまう」とか
「ナビのGPSが受信出来ない」とか
色々書かれていた。
実際自分の車両でもレーダー探知機は大丈夫であったが、地デジチューナーで多大な影響を受けた。
同じ装置を家族車に取り付けてみたら、事もあろうかどの場所に於いてもアンテナはバリ3をキープしやがった。
これには物凄く闘志が湧いた。
「BMWが日本車に負けてどうする!」(と思った時点で完全に狂った行動に出始めているのだが)。

そこで色々と受信感度上昇の為の対策を講じてみたが、どれも特効的な物は無く今日に至っていた。
犯人はドラレコのGPSであることは判っていたので、それをどうにかすることに主眼を置いて行動してみた。
ドラレコをアルミホイルでクルムと、電磁波は出なくなるがGPSを受信出来ないことも判っていた。
そこで目標は「ドラレコと地デジアンテナを極力離して設置する」に持って行った。

再度アンテナを再入手し、2枚は通常メーカー推奨位置へ、2枚はAピラー下方への設置を行ってみた。

ドラレコから出来るだけ距離を置く事だけに着目したアンテナ貼付場所だが、弱電界に突入すると受信感度は瞬く間に減衰し、無残にも地上Dからワンセグへ切り替わってしまう。
どうやらこの場所だと地デジの電波を受信するに余り宜しくないことが判明した。
やってることが完全に本末転倒だ。
久しぶりの「ハイリスク、ノーリターン」炸裂。
第一の結論、アンテナは窓上方が良いようだ。
この時点で2500円(アンテナ2枚分)の死に金発生_| ̄|〇。

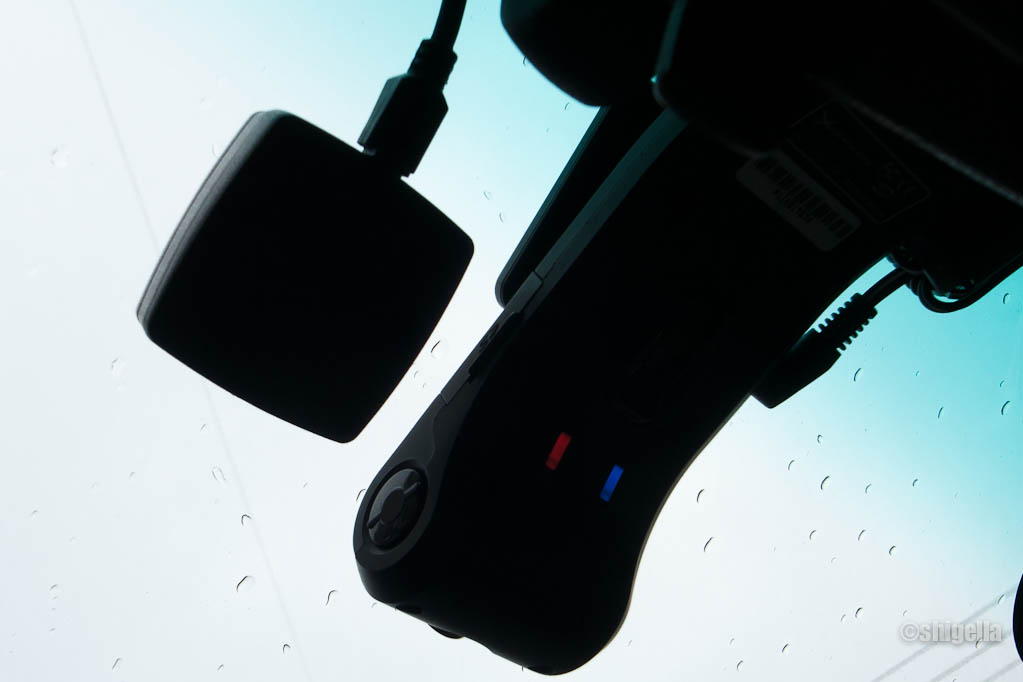

一つの救いなのは、DTX400よりも600の方がアンテナ代が安いこと(ほぼ半額)、ドラレコはしっかりGPSを受信している事位か(青LED)。
ドラレコ左隣の四角い物はオートワイパーとオートライトのセンサーだ。

これ以上ドラレコと地デジアンテナをフロントガラス状でひき離すことが不可能なので、次なる手段として4チャンネルのアンテナの内2チャンネル分をリヤアンテナに切り替えることにした。
決して負けを認めたわけでは無い。

純正リヤアンテナ、定価では14000円程と非常に高価であり、またDTX600へ接続するには変換ケーブルも必要となる。
これも4200円と非常に高価だ。
楽天などで若干安く売られていたが、送料を入れると同じ価格になってしまっていた。

一時はその高価さ故にアンテナの導入を諦めたのだが、偶然にもオークションに出品されており、定価の約半額、送料も定形外にて発送可能となっていたので、即決価格でポチッとなだ。
幸運の女神に後ろ髪は無い!

久しぶりにこの辺で壊れ始めている。

変換ケーブルは近所のオートバックスにオーダーを入れた。
これなら送料も掛からない。
それにTポイントも貯まる、一石二鳥だ(と思い込む事が大事)。

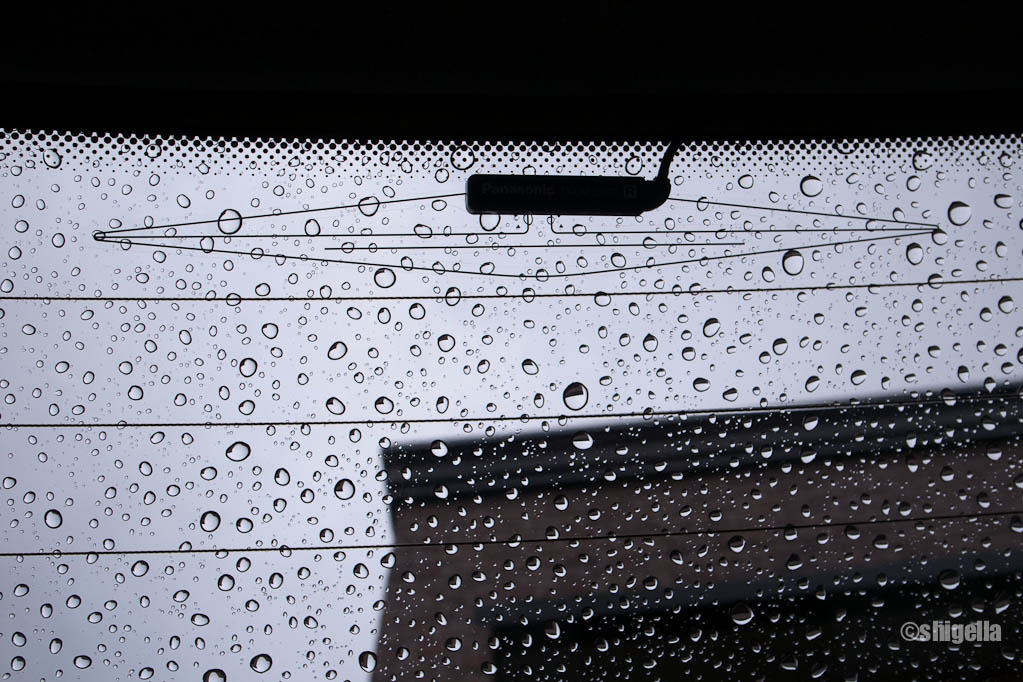

リヤアンテナはこの様な形状をしている。
リヤの熱線の間にもちゃんと貼れる位の薄さだ。
リヤウィンドウの左右に貼り付け、アンプ(ケーブル)を取り付ける。
このアンプ、左右があるので要注意だ。
自分は取説を斜め読みし余り難しい事を考えずに配線したら、あろう事か5割の勝負に敗れ左右が逆だった。

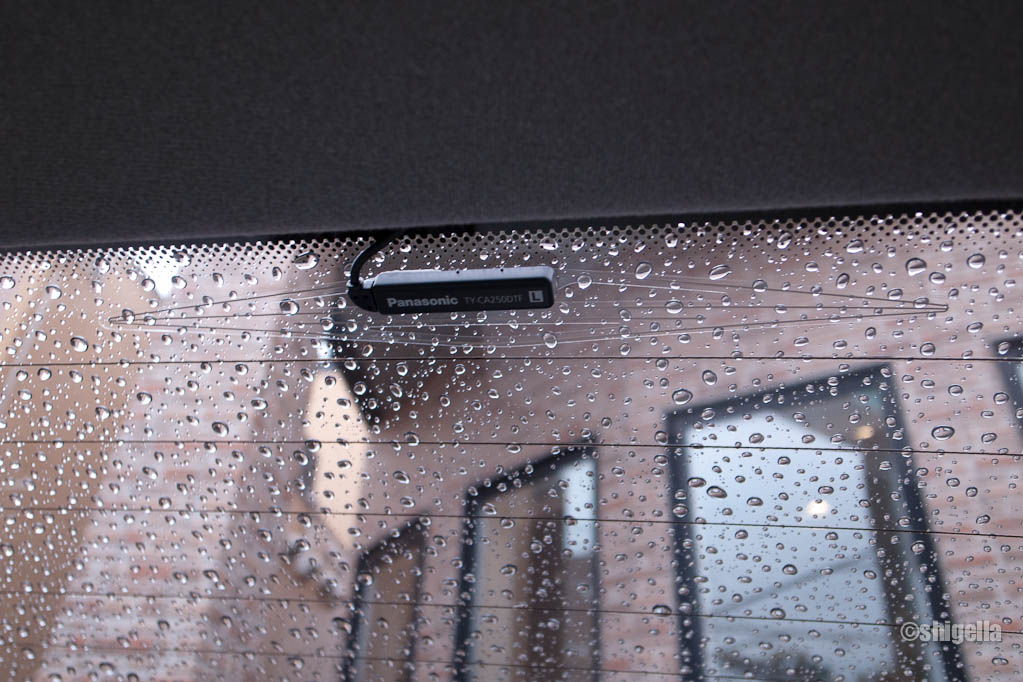

こちらが左用アンプ。Lの文字が見える。
ちなみに菱形のアンテナは左右別は無いようだ。


配線の引き回しは屋根側を這わしてみた。

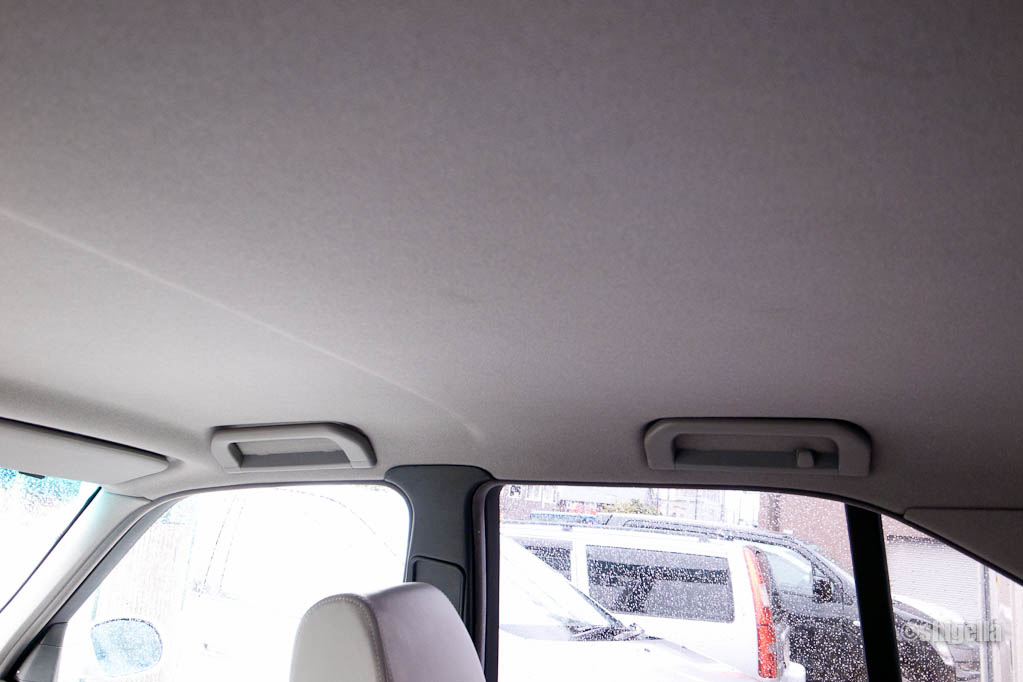

ドア上方の天井内張の隙間に配線し、Aピラーまで持って行き、そこからグローブボックスへ引き込んだ。
変換ケーブルが2mもあるのでその配置をどうしようか迷ったが、幸いな事にキッチリ纏められて箱に入っていたので、それを解かずにそのまま利用することで「配線グチャグチャ見るも無惨」という被害は最小限に留まった。


検証結果

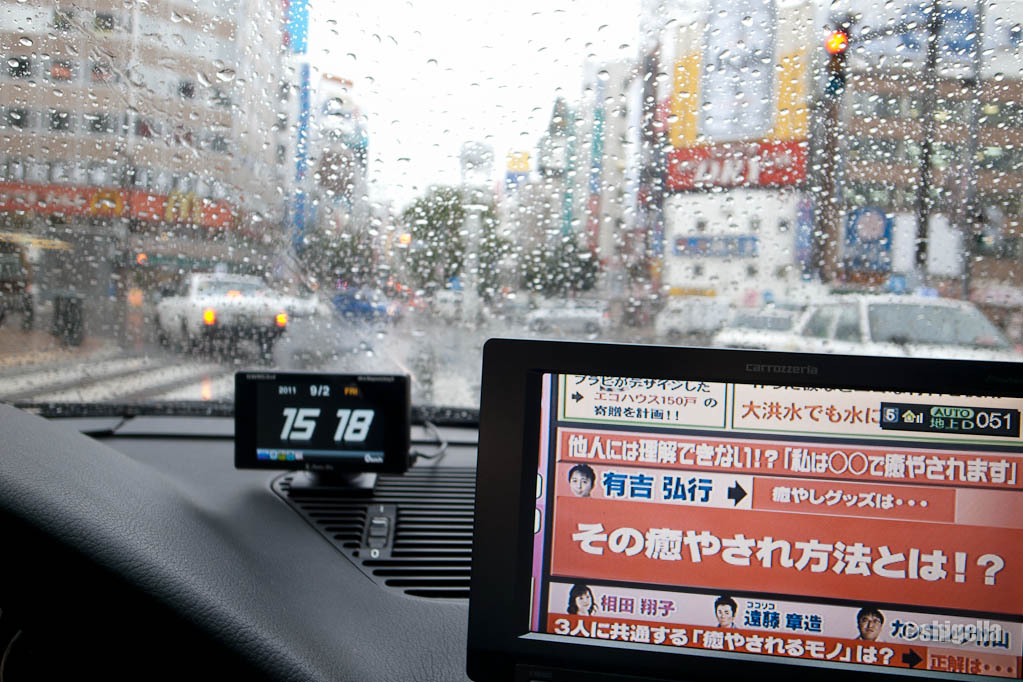

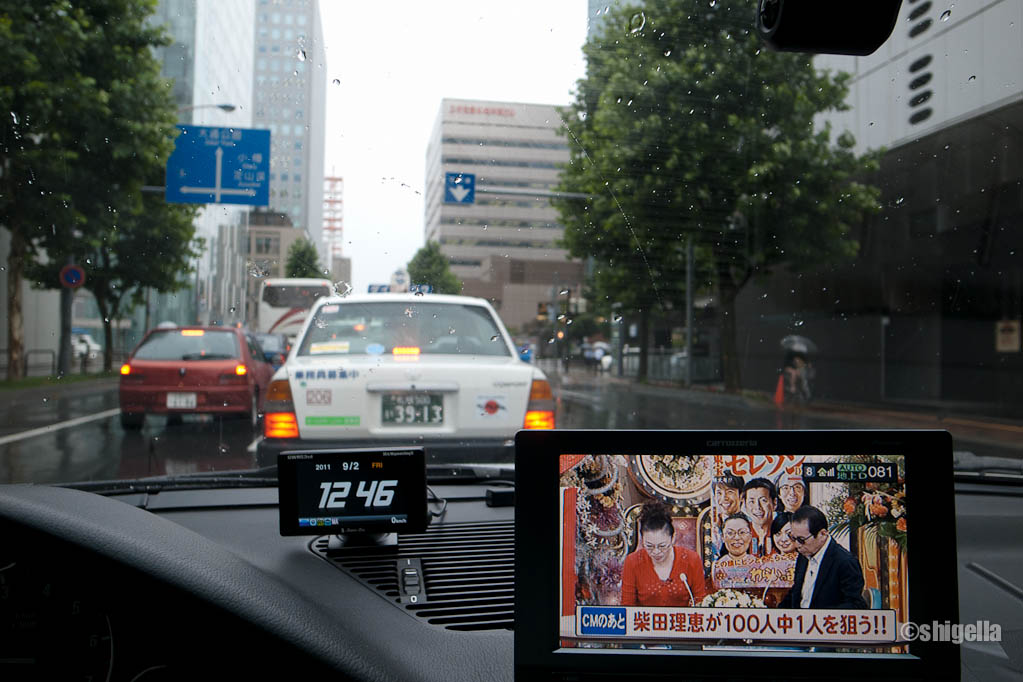

市街地は概ね良好であった。
JR高架下では一瞬ワンセグに切り替わってしまうが、大丸デパートと紀伊國屋書店付近、バリ3キープ!。
ススキノラフィラと109付近、バリ3キープ!。
ススキノ交差点北向きではバリ3ならず、1~2本をキープだが、それでもかなり頑張っているようでワンセグになることは無かった。
これはたぶんリヤアンテナが一所懸命受信しているお陰だろう。

結論
GPS電磁波(で良いのか?)と真っ向勝負することは、自分の電気的技量ではちょっと無理っぽいことが判った。
そこで今回は方式を変更して挑んでみた。
リヤアンテナ購入の出費は痛いところだが、ヤフオクの強い後ろ盾もあり思い切って導入したことで満足する結果が得られた。
今回は正規リヤアンテナを使用したが、先達の中にはフロント用アンテナをリヤに貼り、受信感度に満足出来る結果を得ていらっしゃる様なので、そちらの方がコストパフォーマンスの面からも良いかと思う。
ただフロント用アンテナをリヤに貼付することはメーカーとしては推奨していない方式なので、何かあった時には自己責任となることを附記する。

あとはケーブルの配線をもう少しスマートにして、余計なフロントガラスのアンテナを撤去すれば終わりだ。
